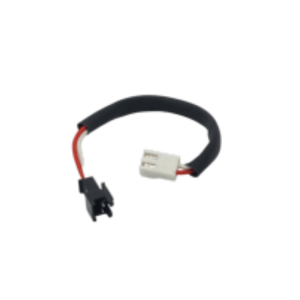

مجموعه سیم شیر برقی پارلار B3315if

شیر برقی یکی از انواع قطعات آبگرمکن شیرهای صنعتی به حساب می آید که برای کنترل جریان مایع یا گاز به کار گرفته می شود. در حال حاضر برای مدیریت جریان سیال های مختلف از این نوع شیر بهره می برد. شیر برقی با استفاده از نیروی مغناطیسی و برق کار می کند و بیشترین کاربرد این تجهیزات در صنایع هیدرولیک است.

اصول کار شیر برقی

سلونوئیدها مهمترین اجزای مورد استفاده در شیرهای برقی برای کنترل جریان مایعات و گازها هستند. سلونوئیدها دستگاه های الکترومکانیکی هستند که انرژی الکتریکی AC یا DC را به حرکت خطی تبدیل می کنند. آنها معمولاً از یک سیم پیچ مارپیچ تشکیل شده اند که به طور متحدالمرکز به دور یک استوانه متحرک به نام آرمیچر پیچیده شده است که از مواد فرومغناطیسی مانند آهن یا فولاد ساخته شده است. اکثر شیرهای برقی دارای سیم پیچ شیر برقی قابل تعویض هستند و می توان از آنها با سیم پیچ هایی با ولتاژهای مختلف استفاده کرد.

هنگامی که جریان از سیم پیچ عبور می کند، یک میدان مغناطیسی در داخل سیم پیچ ایجاد می کند که آرمیچر را با استفاده از همان اصول اولیه مانند آهنرباهای الکتریکی معمولی به سمت مرکز شیر برقی جذب می کند. از آنجایی که آرمیچر بدون توجه به قطبیت جریان به سمت مرکز شیر برقی کشیده می‌شود، نیروی مخالفی لازم است تا زمانی که سیم‌پیچ برق ندارد، آرمیچر را به موقعیت شروع بازگرداند. این مسئله با استفاده از مکانیزم فنری به دست می آید. در شرایط ایده آل، برای به کار انداختن شیر برقی، نیروی تولید شده توسط شیر برقی باید از مجموع نیروهای فنر و فشار هیدرولیک و همچنین اصطکاک بیشتر باشد.

با بلند کردن آرمیچر، یک پورت کوچک در شیر باز می شود که جریان رسانه را امکان پذیر می کند. جریان از طریق دریچه را می توان با انرژی دادن یا غیرفعال کردن سیم پیچ کنترل کرد. در حالی که انواع مختلفی از شیرهای برقی وجود دارد که در ساختار مکانیکی آنها متفاوت است، ایده اصلی یک محرک برقی که روی سطح کنترل عمل می کند در همه انواع شیر برقی یکسان باقی می ماند.

قطبیت کنتاکت های الکتریکی در شیرهای برقی AC و DC مهم نیست. با دارا بودن دریچه های برقی AC، این ممکن است واضح باشد زیرا جریان به هر حال دو بار در هر دوره قطبیت را تغییر می دهد. در شیرهای برقی DC استدلال این است که جریان عبوری از سیم پیچ یک آهنربای الکتریکی ایجاد می کند که نیروی جذابی را روی آرمیچر ایجاد می کند. هنگامی که جریان از طریق سیم پیچ اعمال می شود، بدون توجه به قطبیت تماس و جریان، آرمیچر همیشه به سمت سیم پیچ شیر برقی کشیده می شود.
